YB/T 5182－93 310乙字型鋼
瀏覽：次|評論：0條 [收藏] [評論]
本標準適用于制造鐵路車輛用熱軋310乙字型鋼。
1 尺寸、外形、重量及允許偏差
1．1 尺寸
1．1．1 截面尺寸及允許偏差

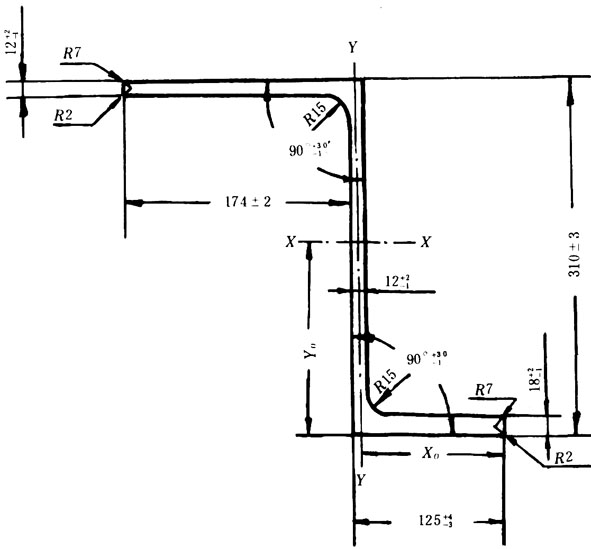

1．1．1．1 型鋼的截面形狀、尺寸應符合下圖規定。
1．1．1．2 型鋼截面尺寸允許偏差應符合圖中規定。
1．1．1．3 型鋼的截面面積、理論重量及主要參數列于表1。
注：表中理論重量按7．85 g／cm3計算。
1．1．2 長度及允許偏差
1．1．2．1 通常長度
型鋼的通常長度為5～18 m。
1．1．2．2 定尺長度
型鋼的定尺長度為11．1、1 2．6、13．2、15．7、17．1m，經供需雙方協商，可供其他長度定尺。定尺長變允許偏差為 100 mm。
1．2 外形
1．2．1 彎曲度
型鋼的每米彎曲度不大于4 mxn，總彎曲度不大于總長度的0．4％。
1．2．2 扭轉
型鋼的每米扭轉不大于1．0 mm。
1．2．5 彎腰撓度
型鋼的彎腰撓度不大于1．6 mm。
1．2．4 鈍角
型鋼厚、薄腿端肩鈍角及腿腰相接處外肩鈍角，應分別不得通過直徑4 mm和直徑3 mm的圓棒。
2 技術要求
2．1 牌號及化學成分
2．1．1 鋼的牌號及化學成分(熔煉分析)應符合表2的規定。
2．1．2 成品化學成分的允許偏差應符合GB 222—84《鋼的化學分析用試樣取樣法及成品化學成分允許偏差》的規定。
2．2 力學性能
2．2．1 型鋼的力學性能應符合表3的規定。
2．2．2 經需方同意，σs和σb分別不低于275 N／mm2和410 N／mm2的型鋼也可交貨。
2．2．3 沖擊值按算術平均值計算，其中允許有一個試樣的沖擊值比表3規定分別降低8 J(常溫)和4 J(低溫)。
2．3表面質量
2．3．1 型鋼表面不得有裂紋、結疤、折疊、夾雜和分層。
2．3．2 型鋼表面允許有不超過負偏差的局部發紋、氣泡、壓痕、刮傷和麻點。
2．3．3 型鋼表面缺陷允許清理，但不得進行橫向清理，清理處應圓滑無棱角，深寬比不小于1：5，清理深度從實際尺寸算起不得超過允許負偏差。
3 試驗方法
型鋼的檢驗項目、取樣部位和試驗方法應符合表4的規定。
4 驗收規則
4．1 型鋼的檢查和驗收由供方監督部門進行。
4．2 型鋼應成批驗收，每批由同一爐罐號組成。
4．3 型鋼各項檢驗項目的取樣數量應符合表4的規定。
4．4 型鋼的復驗與判定按GB 2101--80《型鋼驗收、包裝、標志及質量證明書的一般規定》執行。
5 包裝、標志和質量證明書
型鋼的包裝、標志和質量證明書應符合GB 2101－80的規定。
附加說明：
本標準由攀枝花鋼鐵公司、冶金工業部情報標準研究總所、鐵道部標準計量研究所負責起草。
