摘 要：天然氣作為高效清潔能源，用作球團廠開爐升溫的主要燃料可以很容易地實現溫度精確控制，嚴格按照升溫曲線進行爐罩烘烤，確保烘烤質量；在生產階段，作為輔助燃料與煤粉混噴，可以使煤粉燃燒良好，火焰穩定，確保焙燒效果。本文就國內外球團廠天然氣燒嘴系統的使用、構成、連鎖與控制、操作與維護、安全等作一些必要介紹。

關鍵詞：天然氣燒嘴 閥組 調節與控制 安全

1 前 言

天然氣作為高效清潔能源，越來越受到廣大球團用戶的喜愛，特別是在生產起步階段，由于其良好的低著火點和高能見度、流量易于高精度控制，使得升溫可以嚴格按照升溫曲線進行，為獲得較好的烘烤效果提供了有力保障；在生產階段，天然氣作為輔助燃料，可以確�；靽姷拿悍廴紵�良好，對含水量較高、質量不是很好的煤粉燃燒尤為重要，同時天然氣可以配合用煤量實現溫度微調。天然氣閥組及其火控系統在確保安全和溫度精確調節方面起著十分重要的作用。我廠天然氣燒嘴主要使用于環冷到鏈篦機的回?zé)犸L(fēng)管、鏈篦機高溫預熱段、鏈篦機中溫預熱段，在下抽風段也有使用。本文就球團廠天然氣閥組及其火控系統作一些介紹。

2 構成及配置

天然氣燒嘴系統由助燃風機、天然氣閥組及控制系統、燒嘴本體、點火機構、火焰檢測系統、風量調節系統、管道壓力檢測系統、燃氣管道及閘閥等構成。

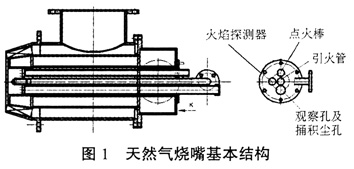

其中，閥組包括主管道和引火管道。二者構成基本相同，包括：壓力檢測儀表、流量檢測儀表、手動球閥、排污閥、旁通管道、調壓閥、快速切斷主閥、快速放散閥、比例放大閥、流量控制閥等。天然氣燒嘴(以管道燒嘴為例)的構件，主要包括：助燃空氣接口、天然氣主管道接口、天然氣點火管道接口、火焰探測孔、觀察孔、冷卻空氣接口、水冷罩等。其結構如圖1所示。

3 操作界面

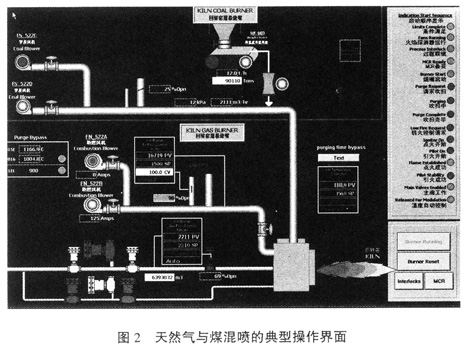

天然氣與煤混噴的典型操作界面如圖2所示。

4 基本檢測、控制與聯鎖保護

1)火系統與供風供氣系統的聯鎖主要包括：燃氣主管道壓力、助燃空氣壓力、引火管道燃氣壓力、助燃空氣風門、引火火焰信號、主火火焰信號、吹掃前火焰檢測、吹掃管道閥門位置檢測等。

2)系統與其他風流系統設備的聯鎖主要包括：管道(爐罩)主抽風機、緊急放散、助燃風機。

3)系統與工藝系統的聯鎖主要包括：窯頭(爐罩)壓力、窯頭(爐罩)溫度；窯頭(爐罩)出口CO／O，濃度。

4)系統與電氣的聯鎖：機旁緊停、主閥的開關到位信號、管道主放散閥開關到位信號、點火管道閥門開關到位檢測。

5)低溫點火之前，必要的吹掃時間是為了稀釋上次未充分燃燒的燃氣，防止再次點火時發生爆炸；當爐內溫度超過750℃時，再次點火時系統會自動取消吹掃過程(時間可調，一般為15 min)。

6)管道壓力低時，為防止負壓點火發生危險，控制系統會自動切斷點火回路。

7)點火過程完成后，系統會自動檢測火焰信號，如果火焰信號低于設定值，系統認為點火失敗，會立即切斷閥組，防止發生爆炸。

8)點火成功且系統自檢正常后，出現“流量允許調節信號”，操作人員才可以增加天然氣流量。

9)燒嘴運行過程中，為安全起見，出現下列情況時，系統會自動斷氣：火焰信號丟失，助燃風機停止，爐罩溫度超限，系統正壓超限，燃氣壓力低于設定值，閥組開關位置不正確，電除塵入口CO／O₂濃度高于設定值，主抽風機停止且緊急放散未及時打開等。

10)防止天然氣泄露：設計時燃氣系統及附近所有設施均應作防爆考慮，同時須加燃氣泄露檢測及報警裝置。點火之前，操作人員要檢查界面上的爆炸等級顯示。

11)為防止火檢工作不正常，出現無火焰而燃氣未及時切斷，設計時火焰檢測器應盡可能設計冗余。

12)操作人員應時刻觀察燃氣與空氣流量，空氣與天然氣的流量配比一般不得少于4：1。主管道的天然氣量可由調節器實現自動或手動調節，管道燒嘴的燃氣流量是自動匹配助燃空氣的流量。設計時，應從助燃空氣管道配取樣管道，經可調節比例放大閥門后，驅動燃氣的流量調節閥。

13)為確保燃氣連續穩定運行，天然氣火控系統建議作成冗余控制；控制軟件應具有在線修改功能；燃氣的管壁要定期做探傷檢查。

5 維護和檢修注意事項

1)日常維護主要項目：管道連接處、閥門接頭等是否漏氣；天然氣壓力指示表是否正常；緊急放散閥、快速切斷閥動作時間是否在規定范圍內；壓力調節閥出口壓力是否在規定范圍內；助燃空氣調節閥自動調節是否可靠，空氣與天然氣流量比是否在設計的最小值以上；火焰探測器動作是否正常；水冷及風冷能力是否足夠；防火是否按照規范到位、應急設施是否齊全等。

2)檢修主要項目：燒嘴、閥組出口積灰清理，損壞部分更換；儀表管道及燃氣管道排污，管道壁厚度及探傷檢測；聯鎖實驗；火檢實驗。

3)注意事項如下：

(1)檢修前一定通知天然氣公司將總閘關掉，同時將廠內總閘關斷，將放散全開，排除管道內遺留氣體；若需動火檢修，須根據天然氣動火要求操作。

(2)檢修完畢，點火升溫前需將管道中空氣放散掉；做點火實驗，成功后方可點火；點火時所有人員應撤離相關區域，并保持通風良好；為確保安全，在引風機開啟前電除塵器不要開啟，調節天然氣流量時應盡量均勻操作。
